Brincos com cravação de 8 garras e aro de escape

Esta peça de joalharia tinha dois objectivos de aprendizagem: A cravação de 8 garras e o espigão com aro de escape.
Como sempre, comecei por escolher as pedras. Tinha comprado um par de topázios amarelos iguais na última feira de minerais e a sua forma quadrada era perfeita para a cravação de 8 garras.
brincos_8garras_1
Depois de vários esboços, cheguei ao desenho da peça que queria fazer.
Fiz a base da cravação com um fio redondo, segundo o método usual: o fio contorna a pedra de forma a ficar perto do topo mas sem se ver de cima.
Depois de soldar esse aro da base, montei as 8 garras í  sua volta, sobre plasticina.
brincos_8garras_2
Coloquei mais um rolo de plasticina í  volta da zona onde as garras tocam no aro da base (zona onde iria depois soldar). Por cima de tudo isso deitei gesso. Aliás, esta peça levou várias doses de gesso para prender e estabilizar os diversos elementos, permitindo soldá-los sem se mexerem. í‰ um método muito usado quando o rigor é importante.
brincos_8garras_3

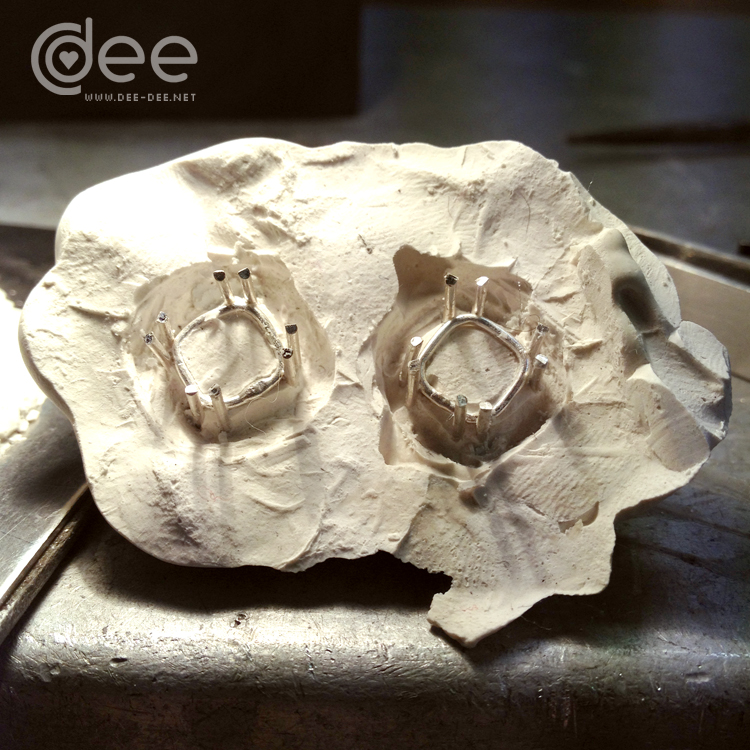

Quando o gesso estava seco, tirei o rolo de plasticina e fiquei com espaço para soldar as garras í  base.
brincos_8garras_4
Com os fios soldados, cortei fora o excesso e soldei um aro mais pequeno para proteger o bico da pedra. A cravação estava terminada.
brincos_8garras_5
Cortei as várias chapas que formavam o desenho do brinco e dei-lhes volume no embutidor. Se repararem, cada chapa tem um número riscado com agulha para não me esquecer da ordem de montagem.
brincos_8garras_6
Montei os brincos novamente sobre a plasticina e cobri com gesso.
brincos_8garras_7
Soldei as três chapas de cada brinco só na ponta para poder criar ní­veis diferentes. Uma das preocupações a ter quando se faz uma peça de joalharia é criar volume. Uma peça com vários ní­veis é sempre mais interessante do que uma completamente plana.
brincos_8garras_8
Com as pontas soldadas, cortei várias secções de fio quadrado para servirem de pilar de sustentação para cada um dos ní­veis. Isso dá mais estabilidade í  peça.
brincos_8garras_9
Chegada a altura de introduzir a cravação, foi necessário fazer um furo na chapa por onde iria passar a serra.
brincos_8garras_10
Marquei o quadrado aproximado equivalente ao tamanho da cravação e serrei. í‰ importante serrar sempre uma forma ligeiramente mais pequena do que o pretendido e depois limar até atingir o tamanho certo. Se ao serrar se tira demasiado metal e o encaixe fica muito largo, é muito mais difí­cil de corrigir.
brincos_8garras_11
Limar o quadrado até a cravação encaixar perfeitamente justa foi o trabalho mais demorado porque é preciso estar constantemente a parar e experimentar se já está bom.
brincos_8garras_12

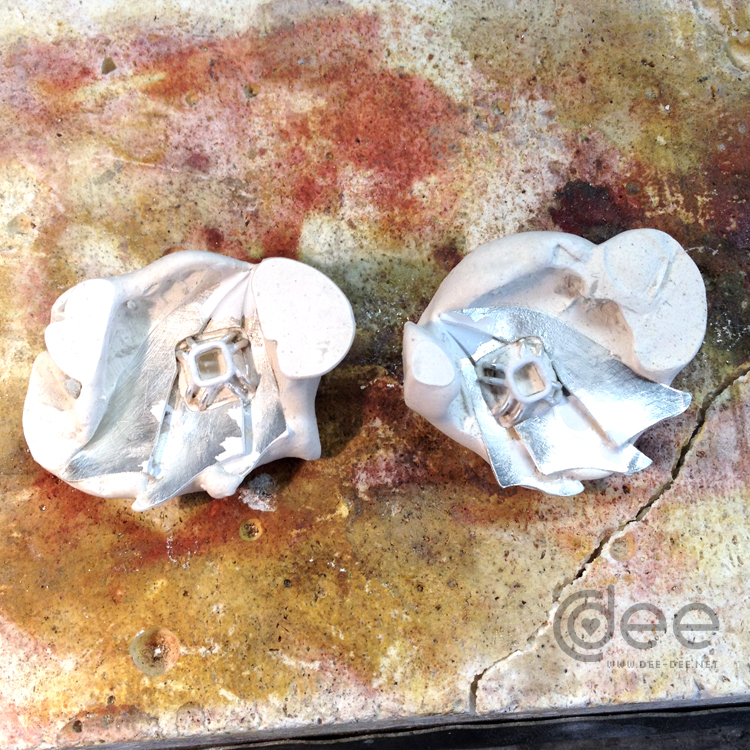

Voltei a cobrir com gesso para soldar a cravação í s chapas do brinco.
Ao soldar é importante colocar corrector nas soldaduras anteriores, para evitar que o trabalho anterior se estrague. Também é muito importante apontar o calor apenas para a chapa porque os fios da cravação aquecem mais depressa e podem derreter se levarem com o fogo directo.
brincos_8garras_14
Havia um ponto ou outro em que as garras não tocavam na chapa por isso foi necessário acrescentar uma pequena ponte de prata que depois foi limada. Como a curva da chapa não permitia o acesso da lima naquela zona, usei uma ponta diamantada para gastar o excesso.
brincos_8garras_13
Com as cravações soldadas, chegou a hora de fazer as batas. A bata é uma parede que dá altura í  peça. Neste caso a bata foi apenas parcial, levantando apenas a zona do bico.
brincos_8garras_15
Depois de limar as chapas da bata de forma a que encaixassem perfeitamente na parte de trás do brinco, cobri novamente com gesso, deixando o bico de fora para soldar. Com o bico “apontado” com solda, tirei o gesso e soldei o resto. Tive o cuidado de colocar corrector na primeira soldadura para que a bata não deslizasse para fora do sí­tio quando o resto da solda começasse a correr.
brincos_8garras_16
Com a bata soldada, chegou a hora de fazer os aros de escape dos brincos. Para isso comecei por soldar um espigão vertical na parte de trás de cada brinco, paralelo í s garras. Depois fiz um fio quadrado de 18mm, dobrei em L e espalmei as pontas com um martelo (uma na horizontal e outra na vertical).
brincos_8garras_17

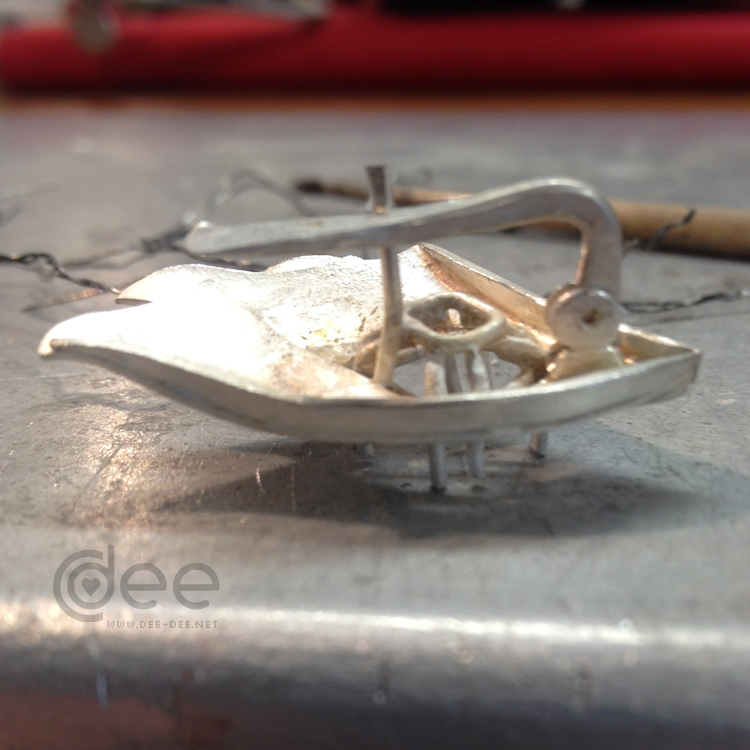

Na foto acima vemos o aro do brinco e um gonzo, semelhante ao que se usa nas pregadeiras, para fazer dobradiça. í‰ necessário furar ambas as pontas espalmadas do aro: um furo na base para encaixar no gonzo e outro na ponta mais longa para criar a abertura onde entra o espigão.

A base do aro do brinco tem de ser arredondada para rodar dentro do gonzo. Com o aro temporariamente no sitio, é mais fácil perceber onde deve ser feito o furo para acomodar o espigão (visto aqui na vertical).
A ponta do espigão também tem de ser martelada para espalmar e corta-se um pequeno triângulo para encaixar no aro quando fecha. As medidas têm de ser rigorosas para fazer o click e não se abrir acidentalmente.
O problema maior deste tipo de espigão é que o recorte pode magoar ao passar no furo da orelha.
brincos_8garras_20
Antes de colocar a cavilha no aro, faz-se a cravação das pedras e o polimento.
brincos_8garras_21
Por fim coloca-se o rebite do aro, apertando com um alicate, e a peça está concluí­da.

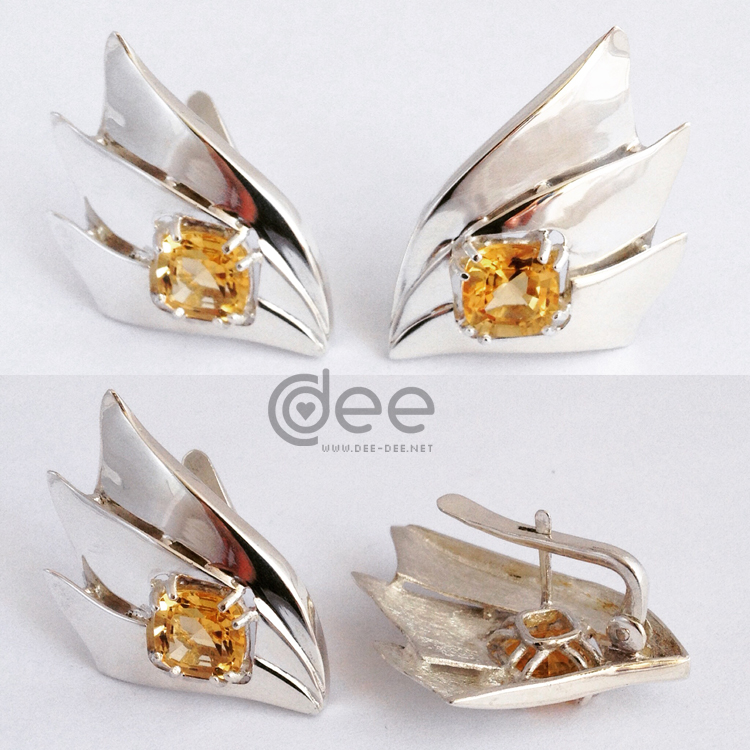

Leverback earrings with 8 prong setting

The project for these earrings included two learning exercises: the 8 prong stone setting and the leverback closure.
As always, I started by picking out the gemstones. I had bought a couple of identical topaz stones at the last mineral fair, and its square shape was perfect for the 8 prong setting.

After several sketches, I came up with the overall design.
I started by making the support for the stone from 0,9 mm round wire (19AWG) in the usual method: the wire should go around the stone, close to the edge but small enough that you won’t see it when you look from above.
After soldering the base wire closed, I placed it over plasticine and secured the prongs around it, evenly. Plasticine helps to keep everything in place while you work. I use the oil based plasticine that doesn’t dry (unlike play-doh).

I placed a roll of plasticine around all the prongs, where they touch the base wire. That was the area I wanted to solder, so I needed it to remain clear. I poured plaster on top of the setting and allowed it to dry. The plaster keeps everything in place as you solder, so the prongs won’t move. It’s a great help for precise construction. This piece required plaster several times to stabilize all the different elements and allow me to solder them without stress.

Once the plaster was dry, I removed the plasticine and was left with enough room to solder three prongs.

When the prongs were secured, I cut off the excess wire and soldered a smaller wire ring at the bottom of the setting, to protect the lower tip of the stone. This completed the setting.

I cut several triangular shapes out of o,5 mm sheet metal to shape the body of the earrings. I used a doming set to give a subtle curve to the metal. If you look closely you’ll see each element has a number scratched on the surface so I wouldn’t mess up the order in which they were to be assembled later on. I use a sewing needle attached to a pin vice to make these marks. It works like a pencil.

Once again I assembled the 3 plates that make up each earring over the plasticine and covered them with plaster.

I soldered the tip of the three plates. The rest was loose so I could make different levels. One of the main concerns when making jewellery is that the piece must have volume. A flat piece is boring so we always try to create different levels.

After soldering the tips I cut several bits of square wire to make pillars that would support the opposite end of the plates, to stabilize the height.

To insert the stone setting I had to cut off a square section. I made a small hole with the drill and inserted my jeweller’s saw to cut the rest.

I always cut a bit smaller than what I’m going to need and file away the rest. Since the fit needs to be tight, if you cut the hole too wide there will be no contact between the setting and the cheet metal around it, making it impossible to solder.

Filing this square until the setting fit perfectly was extremely time consuming but it’s important to have a good fit so I had to keep checking the fit to make sure I wasn’t taking off too much metal.

I covered everything in plaster once again to solder the settings to the earrings.
When soldering a new part it’s important to cover previously soldered joints with liquid paper white out. It gets the metal dirty so it protects it from melting and keeps the solder from flowing again. It’s also important to aim the heat at the largest part you’re soldering, in this case the sheet metal. The wire in the setting heats up faster and may melt if you point the flame directly at it.

There was the occasional spot where the prong didn’t touch the metal (even after being so careful) so I had to add a “bridge” made from a bit of wire that was later filed away until it looked like it was part of the prong. Due to the curve in the metal I couldn’t use a regular file in that spot, so I used a diamond burr with my flex-shaft.

After the settings were soldered in place it was time to make the walls. This is another process that gives dimension to a piece. In this case it was only a partial wall that tapered from the tip towards the wider part of the earring.

I shaped and filed a strip of rectangular wire to fit perfectly against the shape of the earring and covered it with plaster but left the tip uncovered so I could solder. Once that first solder held everything in place I could remove the plaster and add more solder to the rest of the walls. I was careful to cover the soldered tip in liquid paper white out to prevent the solder fro running in that area, which would have made the walls move or collapse.

Once the main part of the earrings was done, it was time to focus on the post and leverback construction. I soldered the post to the back of the setting, parallel to the prongs. I then made an 18mm square wire, using the rolling mill. I folded it in an L shape and hammered the end flat – one side vertically and the other horizontally.

On the picture above you can see both elements that will make the hinge for the leverback. I had to make a hole at both flat ends of the L shape. On one side will be the hinge and on the other there’s and opening for the post.

The hinge base has to be rounded so it will rotate. By placing the latch in place it’s easier to mark the spot for the holes.

The tip of the post also needs to be hammered flat and a small triangular notch need to be cut. This will allow the post to lock in place when closing. Measurements need to be precise so it will click closed, preventing it from opening accidentally.
The main problem I have with this kind of post is that the notch in the post can hurt your ear when you put it on.

Before securing the leverback I set the stone and polished the earrings. Check out my older tutorials for further details on the setting and polishing stages.

Finally I inserted a piece of wire in the hinge and squeezed it with pliers to form a rivet. The earrings were done.
